随着能源电网、智慧交通等工业领域电力电子化、智能化、自动化深度升级，数据采集质量直接决定系统测试、状态监测、运行控制与故障诊断的有效性，行业对采集系统提出三大刚性要求：

(1)高精度和宽动态范围要求

• 精度范围：计量级应用场景需达到0.5%F.S水平，监控级应用场景需达到1.0%F.S水平；

• 动态范围：需要同时捕捉到微伏/安级电压、电流和千伏/安级电压、电流，ADC位数通常需要12-bit至16-bit级别；

• 带宽范围：基波采集需覆盖50/60Hz；谐波分析需覆盖至2kHz-50kHz（甚至更高，以捕捉电力电子开关噪声）；瞬态录波需支持MHz级采样率。

(2)分布式多通道同步采样要求

• 相位一致性：计算功率、功率因数、相序及进行矢量控制时，多通道（三相电压/电流）必须严格同步采样，相位误差需<0.1°。

• 多节点同步采样：分布式场景下（如广域测量），不同采集节点间需实现微秒级时间对齐。

(3)电气隔离与安全要求

• 高压隔离：输入端必须具备高耐压隔离能力（如1.0kV-2.0kV），防止高压窜入低压采集电路。

• 多类型传感器适配：支持多种互感器接口，包括电磁式PT/CT、霍尔传感器、振动传感器、压力传感器。

基于多年工程技术积累，科梁信息推出分布式高带宽高精度数据采集完整方案，以自研硬件、专用软件和适配传感器，一站式满足工业级严苛采集需求。

方案核心架构

• 上下位机架构，以太网高速传输，实现大容量采集、传输、存储一体化；


• 支持20 台以上设备级联，总通道数超320路，满足大规模并行采集；

• 多类型传感器即插即用，多信号同步并行采集；

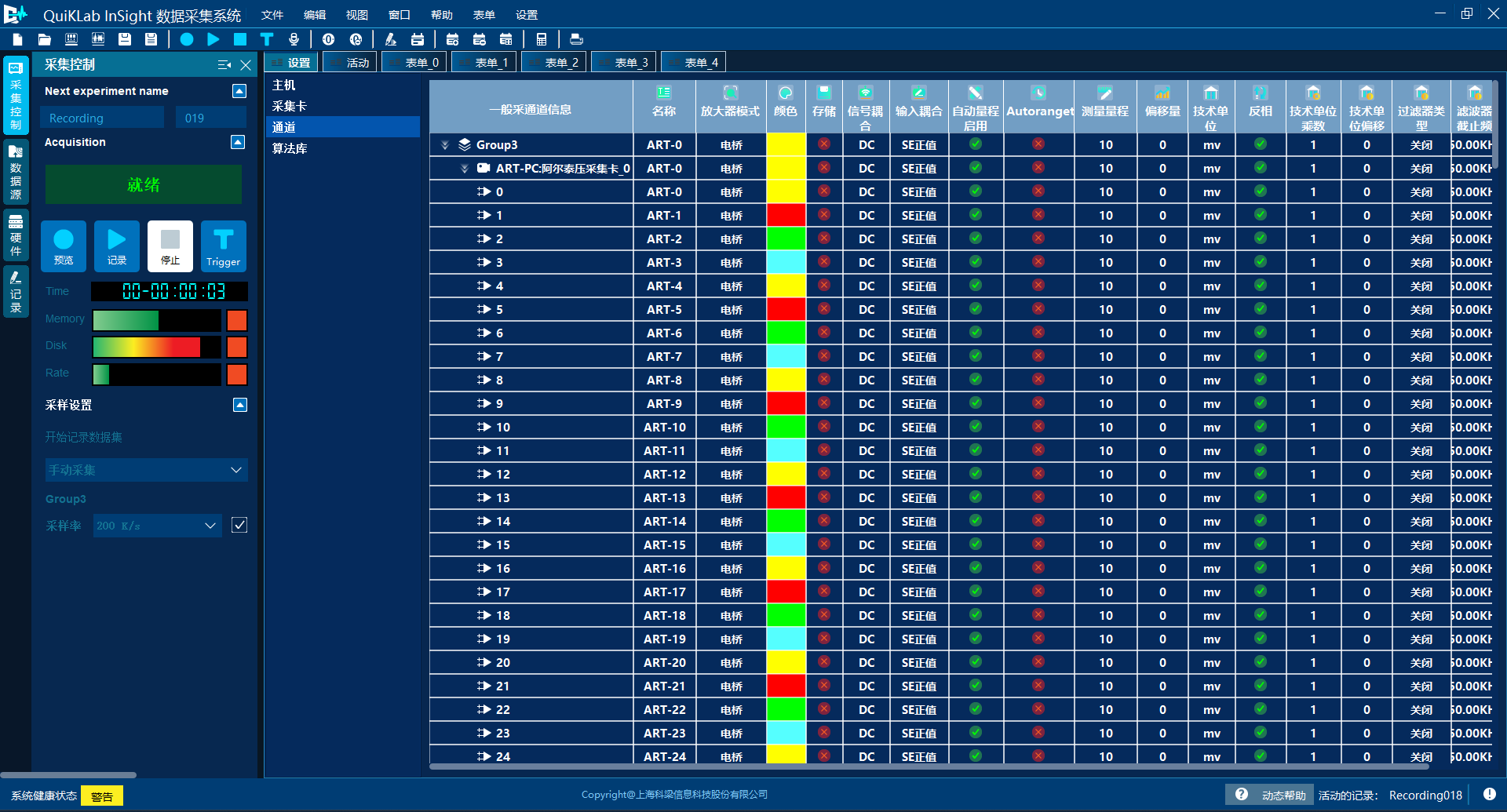

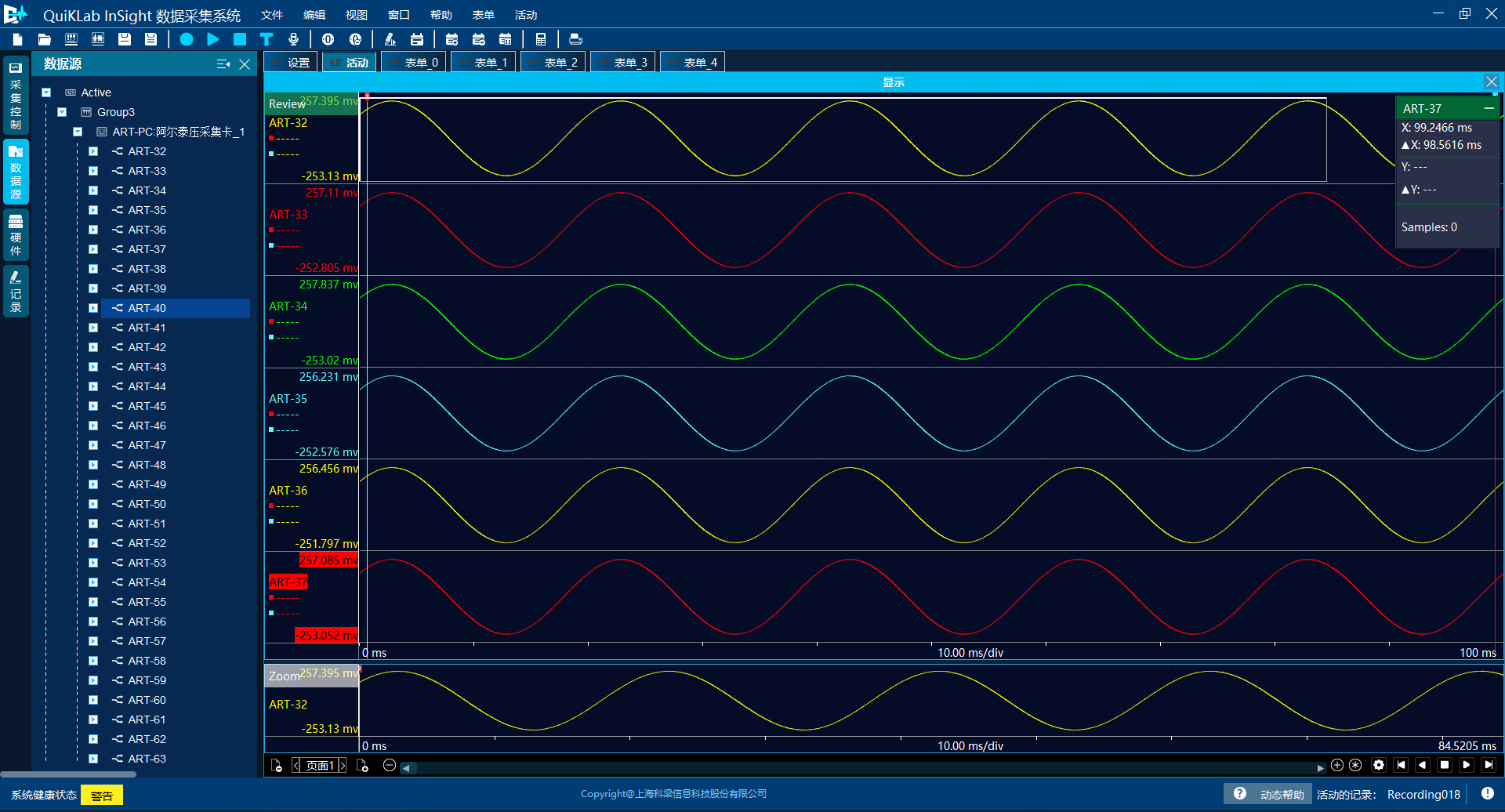

• 搭载自研数据采集分析软件QuiKLab Insight，支持实现数据采集、数据存储、数据回放、数据分析、测试报告自动生成。

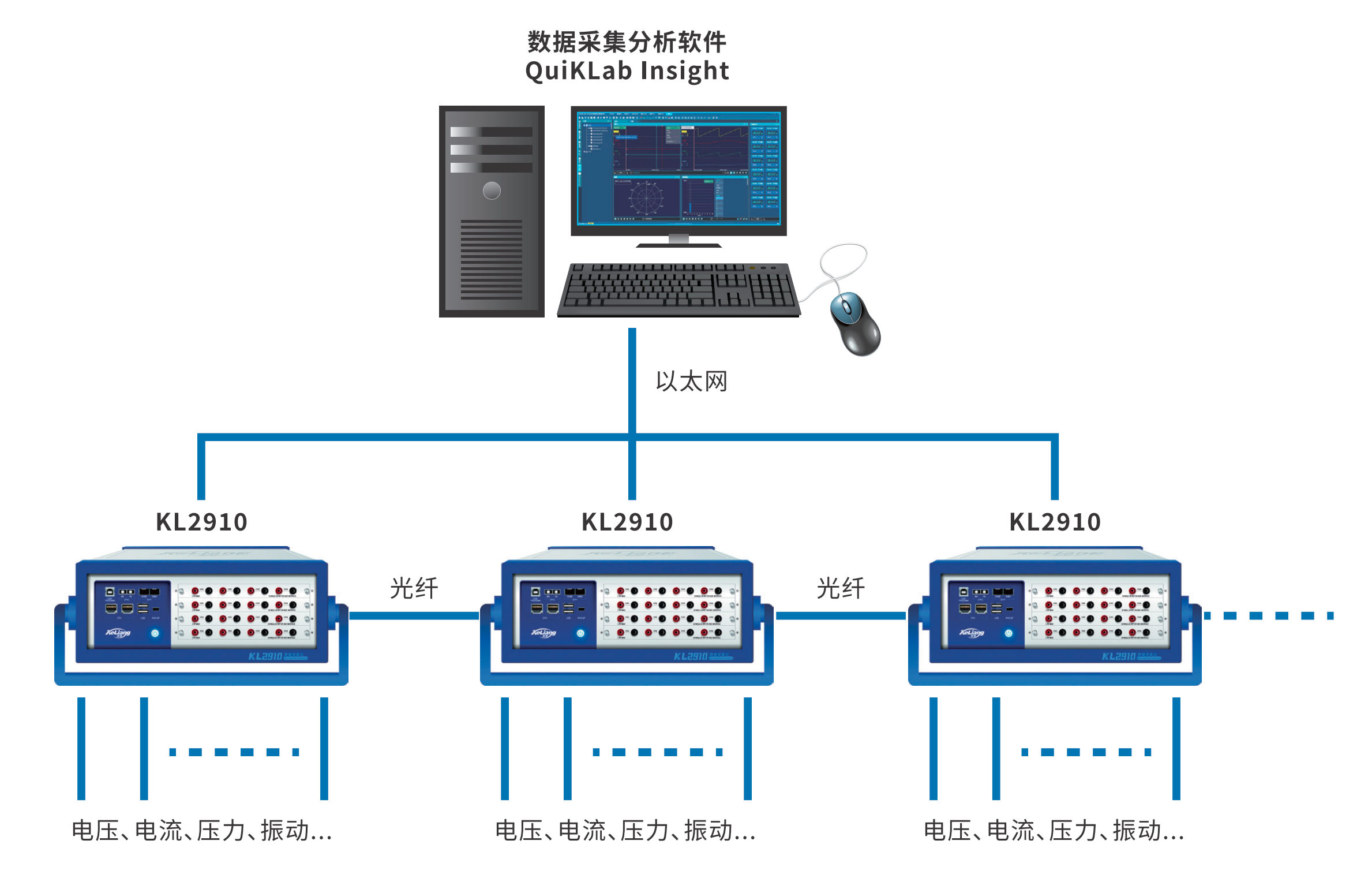

分布式数据采集技术解决方案架构设计

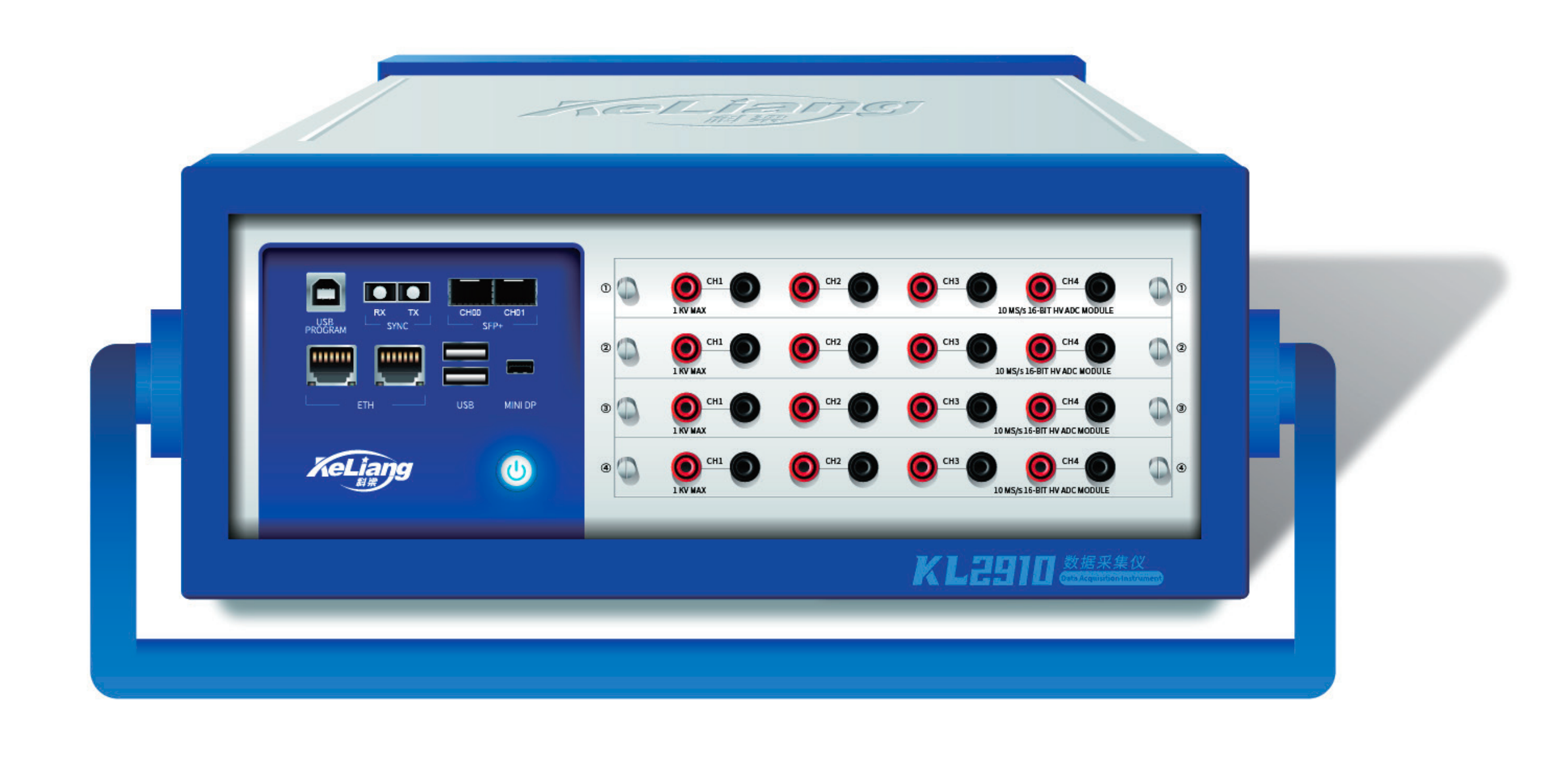

• 高电压采样范围：最高支持±1000VDC采样范围，提供±100VDC/±500VDC/±1000VDC三档设定；

• 高采样速率：最高10MS/s，可单独设置(1、2、5)*(1kS/s、10kS、100kS/s、1MS/s)；

• 高采样精度：≤0.1%F.S；

• 大容量数据存储：标配4T SSD，支持扩展更高容量；

• 通道间安全隔离电压：高达2000V；

• 方便扩展：支持多达20台以上数据采集设备并行采集。

• 电力行业应用：支持发电端瞬态和稳态工况采集（50kS/s~1MS/s）、支持逆变器高频波(10MS/s)、换流阀IGBT开关瞬态(1MS/s)、配电网暂态录波(1kS/s)等多维度信号采集和分析；

• 航空行业应用：支持航空电源系统测试数据采集（畸变（1MS/s）、瞬态（200kS/s）、稳态（200kS/s））；

• 航天行业应用：支持航天系统联调测试、数据采集（温度、压力、振动、电压、电流：ks/s级别），支持航天设备制造过程中的工艺数据和测试数据采集和数据分析；

• 汽车和轨道交通行业应用：支持电机台架测试中的电压、电流、转速、振动、温度等信号采集和分析（50kS/s~100ks/s级别），支持电驱模块的高频工作工况下的电压、电流采集（MS/s级别），支持整车级各项试验测试验证过程中的数据采集和数据分析、测试报告生成；

• 工业自动化行业应用：支持设备状态监测（电压、电流、振动、温度采集：ks/s级别）、支持生产过程控制和故障诊断全生命周期的数据采集和数据分析。




科梁信息持续聚焦高带宽、高精度、高同步、高安全技术创新，不断升级采集硬件与软件方案，深度服务能源电力、智慧交通、工业自动化等领域，为企业研发测试、系统验证、产品交付提供工业级可靠的数据采集底座。
